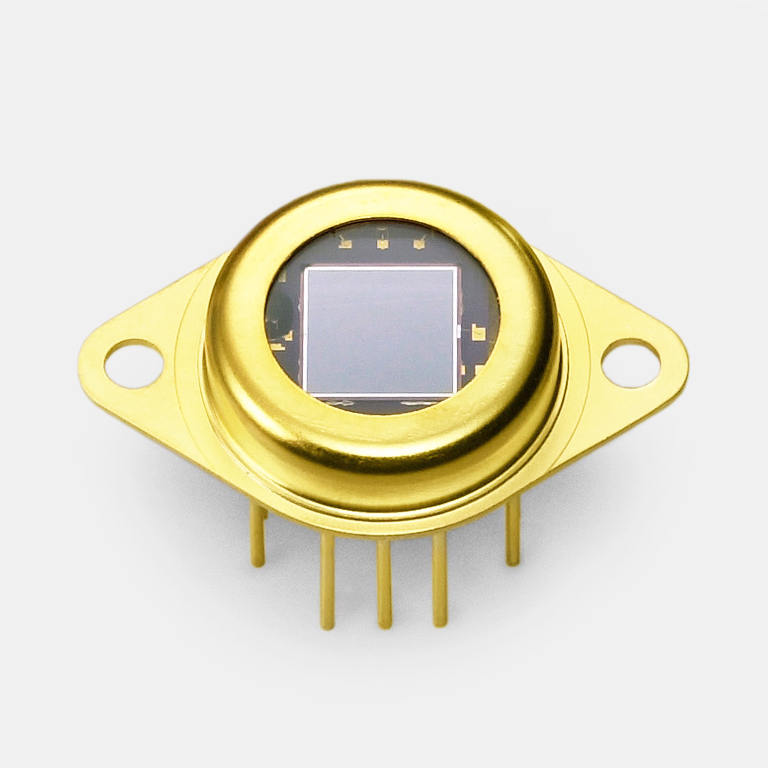

プリアンプ付Siフォトダイオード

S9295

大面積フォトダイオードとオペアンプ、電子冷却素子を1パッケージに内蔵

S9295は、微弱光検出用として開発された電子冷却型プリアンプ内蔵Siフォトダイオードです。大面積Siフォトダイオードとオペアンプ、電子冷却素子、フィードバック抵抗 (10 GΩ)を1パッケージに内蔵し、サーミスタによる温度コントロールによってフォトダイオード、I-V変換回路を冷却し、安定化できます。低雑音、低NEPを特長としており、特にNOx検出用に適しています。また、フォトダイオード受光面をGND端子に接続することで、EMCノイズに強い構造となっています。


■特長
・大受光面サイズ: 10 × 10 mm
・紫外~近赤外精密測光用Siフォトダイオードを使用
・小型ハーメチックシールパッケージ、サファイア窓
・高性能FET入力オペアンプを使用
・高ゲイン:Rf=10 GΩ
・低雑音、低NEP
・高い冷却効率: ΔT=50 ℃
・サーミスタ内蔵のため高安定
・EMCノイズ対策

受光面サイズ 10 × 10 mm
素子数 1
パッケージ メタル
冷却 電子冷却
感度波長範囲 190~1100 nm
最大感度波長 typ. 960 nm
雑音等価電力 typ. 4×10-15 W/Hz1/2
測定条件 指定のない場合はTyp. Td=-25 ℃, 雑音等価電力: VR=10 V, λ=λp

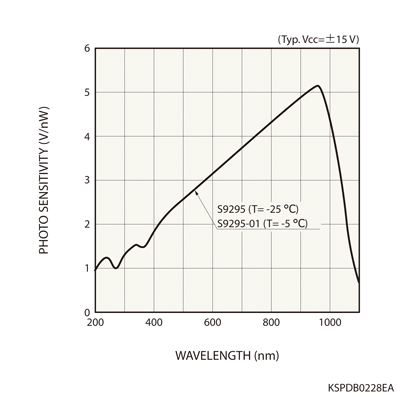

分光感度特性

外形寸法図 (単位: mm)
