DA型ソケットアッセンブリ

C16138-02

メタルパッケージ型光電子増倍管R9880Uシリーズ用のDA型ソケットアッセンブリです。電圧分割回路、アンプを内蔵しています。光電子増倍管の微弱かつ高インピーダンスである電流信号を、低インピーダンスの電圧に変換します。また、用途に合わせ周波数帯域の異なる3タイプを準備しています。

周波数帯域(3 dB):DC~2 MHz(C16138-02) / DC~200 kHz(C16138-01) / DC~20 MHz(C16138-03)

適合PMT R9880Uシリーズ
[最大定格] アンプ用入力電圧 ±5.5 V
[最大定格] デバイダ回路用入力電圧 -1100 V
[最大定格] 動作温度範囲 0 ℃ ~ +40 ℃
[最大定格] 保存温度 -15 ℃ ~ +60 ℃
周波数帯域 (-3dB) DC ~ 2 MHz
電流電圧変換係数 0.6 V/μA (負荷抵抗 10 kΩ 時) / 0.3 V/μA (負荷抵抗 50 Ω 時)
最大出力信号電圧 +3.5 V (負荷抵抗 10 kΩ 時) / +1.6 V (負荷抵抗 50 Ω 時)
信号出力オフセット電圧 Max. ±2 mV (負荷抵抗 10 kΩ 時) / ±1 mV (負荷抵抗 50 Ω 時)
出力雑音電圧 (rms) Typ. 1 mV
アンプ用入力電圧 ±5 V
デバイダ回路用入力電圧 (推奨値) -500 V ~ -1000 V
デバイダ回路電流 Typ. 289 μA (at -1000 V)
質量 Typ. 4.4 g

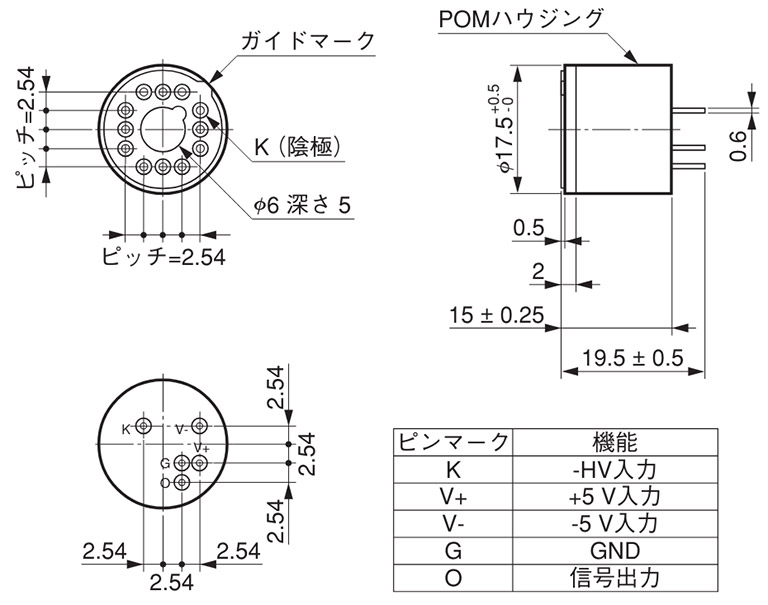

外形寸法図(単位:mm)
