DA型ソケットアッセンブリ

C7246

φ28 mm(1-1/8")サイドオン型光電子増倍管・ヘッドオン型光電子増倍管用のDA型ソケットアッセンブリです。電圧分割回路、アンプを内蔵しています。光電子増倍管の微弱かつ高インピーダンスである電流信号を、低インピーダンスの電圧に変換します。電圧分割回路にアクティブデバイダ回路を採用していますので、優れたDCリニアリティ特性と低消費電力を達成しています。また、C7246シリーズにはゲイン調整機能が付いています。

適合PMT φ28 mm ヘッドオン型
[最大定格] アンプ用入力電圧 ±18 V
[最大定格] デバイダ回路用入力電圧 -1500 V
[最大定格] 動作温度範囲 0 ℃ ~ +40 ℃
[最大定格] 保存温度 -15 ℃ ~ +60 ℃
周波数帯域 (-3dB) DC ~ 20 kHz
電流電圧変換係数 0.3 V/uA
最大出力信号電圧 10 V
最大出力信号電流 18 mA
出力インピーダンス 50 Ω
信号出力オフセット電圧 Max. ±1 mV
出力雑音電圧 (rms) Typ. 0.09 mV
光電子増倍管ゲイン調整範囲 Min. 10 dB
アンプ用入力電圧 ±12 V ~ ±15 V
アンプ用入力電流 (±15V入力) Max. +20 mA / -0.53 mA
デバイダ回路用入力電圧 (推奨値) -400 V ~ -1000 V
デバイダ回路電流 Typ. 174 μA (at -1000 V)
質量 Typ. 55 g

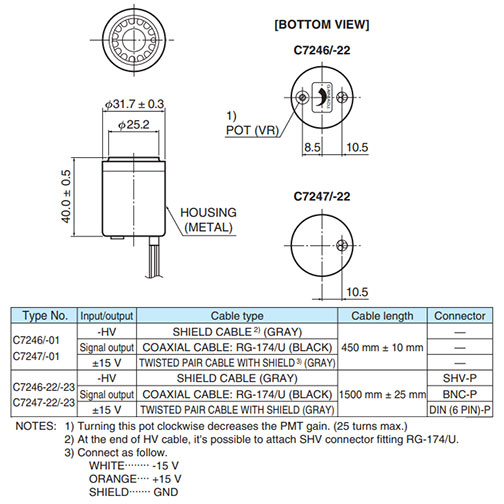

外形寸法図(単位:mm)
