DP型ソケットアッセンブリ

C12597-01

C12597-01は、高圧電源とアクティブ型電圧分割回路を内蔵したφ28 mm(1-1/8 ")サイドオン型光電子増倍管用のソケットアッセンブリです。+15Vを供給しポテンショメータまたは0V~+5Vのコントロール電圧を調整するだけで高電圧の調整が可能です。容易に光電子増倍管の高出力直線性と高安定動作を可能にします。

タイプ 高圧電源内蔵型(DP型)
適合PMT 28 mm サイドオン型
入力電圧 +15 V ±1 V
最大入力電圧 18 V
最大入力電流 60 mA
[PMT] 直線出力電流 Min. 100 μA
[PMT] 出力信号 リップル/ノイズ Typ. 0.5 mVp-p
[高圧電源] 出力電圧範囲 -200 V ~ -1250 V
[高圧電源] 入力変動率(±1 V入力変動) Typ. ±0.01 %
[高圧電源] 出力電圧コントロール 0 V ~ +5 V または 50 kΩ ポテンショメータ
[高圧電源] 出力電圧応答 Typ. 80 ms
[高圧電源] 温度係数 Typ. ±0.01 %/℃
動作周囲温度 0 ℃ ~ +40 ℃
保存温度 -15 ℃ ~ +60 ℃
質量 Typ. 45 g

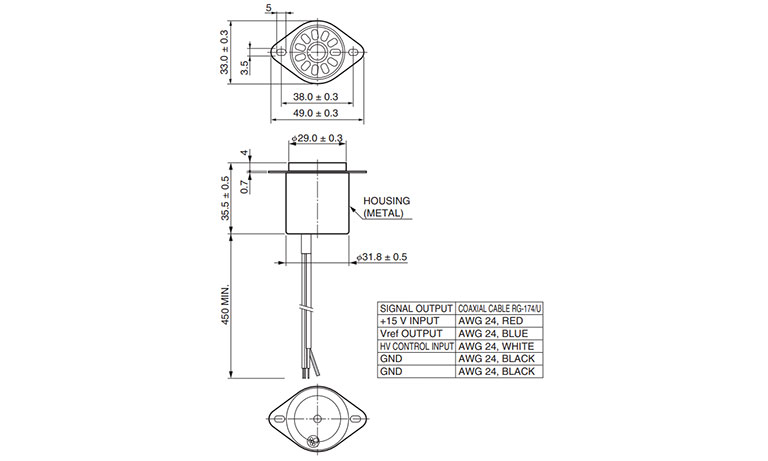

外形寸法図 (単位: mm)
