高圧電源モジュール

C14051-15

C14051シリーズは最大10 kV、0.2 mAの出力が可能な直流安定化高圧電源です。効率化による小型化と多彩な保護機能による高い安全性を実現しています。また、入力可能な電圧範囲が広く、出力モニタ(電圧/電流)も兼ね備えており、機器への組み込みに最適です。質量分析装置や電子顕微鏡等の高電圧を必要とする用途にご使用いただけます。

特長

  • 高電圧出力: 最大-10 kV / 0.2 mA
  • 広い入力電圧: +11 V ~ +16 V
  • 小型で高効率
  • 出力モニタ(電圧/電流)兼備
  • 多彩な保護機能による高い安全性

応用例

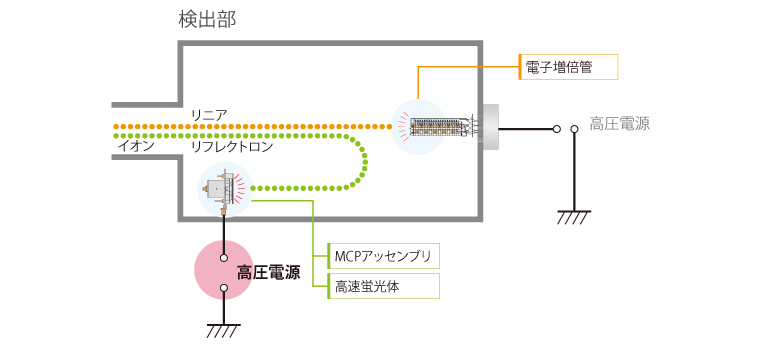

● 質量分析装置

● 電子顕微鏡

仕様

タイプ 小型ユニット
入力電圧 +11~+16 V
入力電流(無負荷) Typ. 90 mA
入力電流(全負荷) Typ. 260 mA
最大出力電圧 0~-10000 V
最大出力電流 0.2 mA
特性保証出力電圧 -2000~-10000 V
入力変動率 ±0.1(入力電圧11V~16V変動に対して) %
負荷変動率 ±0.1 %
リップル/ノイズ (peak to peak) 100 mV
温度係数 Max. ±0.01 %/℃
動作周囲温度 -10 ~ +60 ℃
動作周囲湿度 80 % 以下
保存温度 -20 ~ +70 ℃
保存湿度 80 % 以下
外形寸法 (W x H x D) 98 x 25 x 45 mm
質量 160 g

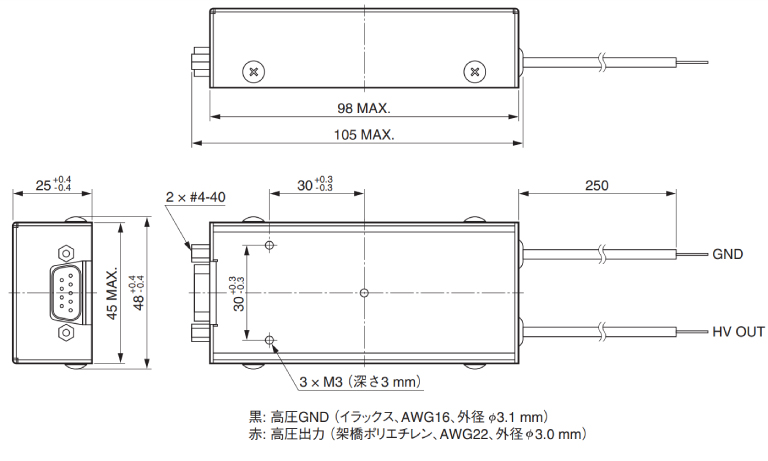

外形寸法図 (単位: mm)
