光電子増倍管モジュール

H11706P-40

H11706-40:メタルパッケージ光電子増倍管と高圧電源回路、ゲート回路を内蔵した光電子増倍管モジュールです。ゲート機能で、試料へ照射する励起光等の過大光から光電子増倍管を電気的に保護できます。可視域で特に高感度なGaAsP光電面タイプです。
H11706P-40(Pタイプ)は、フォトンカウンティング計測用にゲインとダークカウントを選別したタイプです。

受光面形状 円形
受光面サイズ φ5 mm
感度波長 (Short) 300 nm
感度波長 (Long) 720 nm
感度波長 (Peak) 580 nm
外形寸法 (W x H x D) 22.0 mm x 50.0 mm x 68.0 mm
入力電圧 +14.5 V ~ +15.5 V
最大入力電圧 16 V
最大入力電流 10 mA
最大出力信号電流 2 μA
最大コントロール電圧 0.9 V
推奨コントロール電圧調整範囲 +0.5 V ~ +0.8 V
[陰極特性] 放射感度 Typ. 176 mA/W (at 550 nm)
[陽極特性] 放射感度 Typ. 8.8 x 104 A/W (at 550 nm)
[陽極特性] Pタイプダークカウント Typ. 6000 s-1
[陽極特性] Pタイプダークカウント Max. 18000 s-1
[時間特性] 上昇時間 (Tr) Typ. 0.57 ns
リップルノイズ (peak to peak)  Max. 0.8 mV
セトリングタイム Max. 0.2 s
動作周囲温度 +5 ℃ ~ +35 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 135 g

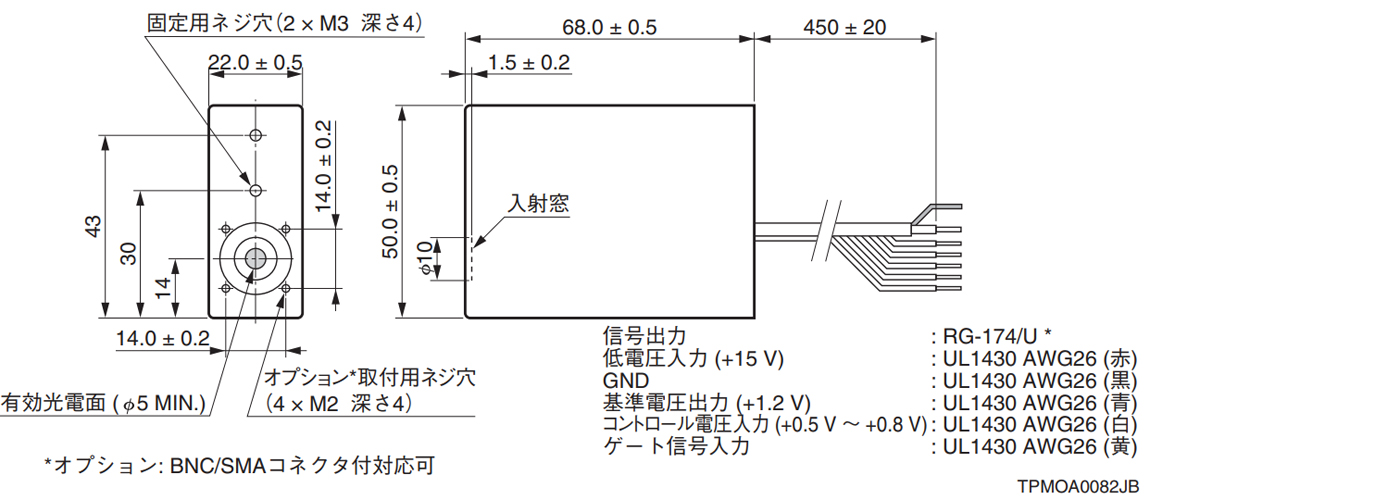

外形寸法図 (単位: mm)
