フォトンカウンティングヘッド

H12775

H12775はφ13 mm (1/2") ヘッドオン型光電子増倍管と高圧電源回路、フォトンカウンティング回路を内蔵したフォトンカウンティングヘッドです。+5 Vを入力するだけでフォトンカウンティング計測が行えます。また、過大光が入るとその状態を知らせる信号を出力する機能を持っています。

受光面形状 円形
受光面サイズ φ10 mm
感度波長 (Short) 300 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
外形寸法 (W x H x D) 25.0 mm x 40.0 mm x 68.0 mm
入力電圧 +4.75 V ~ +5.25 V
最大入力電圧 6 V
最大入力電流 40 mA
計数感度 at 300 nm Typ. 2.5 x 105 s-1・pW-1
計数感度 at 400 nm Typ. 4.4 x 105 s-1・pW-1
計数感度 at 500 nm Typ. 3.6 x 105 s-1・pW-1
計数感度 at 600 nm Typ. 1.2 x 105 s-1・pW-1
カウントリニアリティ 5.0 x 106 s-1
ダークカウント Typ. 30 s-1
ダークカウント Max. 100 s-1
パルスペア分解能 20 ns
出力パルス幅 10 ns
出力パルス波高 Min. +2.0 V (負荷抵抗 50 Ω 時)
+4.0 V (無負荷時)
出力パルス波高 Typ. +2.2 V (負荷抵抗 50 Ω 時)
+4.4 V (無負荷時)
推奨負荷抵抗 50 Ω
信号出力論理 正論理
動作周囲温度 +5 ℃ ~ +40 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 79 g

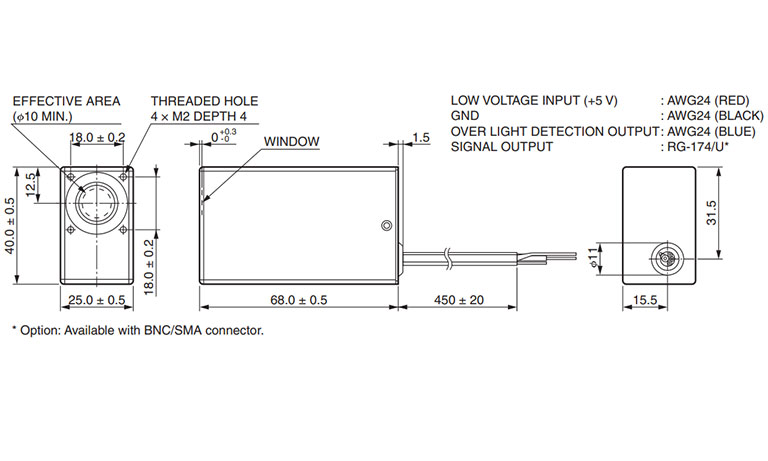

外形寸法図 (単位: mm)
