光電子増倍管

R8520-406-001

R8520-406-001はバイアルカリ光電面を有したメタルパッケージタイプの光電子増倍管で、感度波長範囲は160 nm ~ 650 nmです。

低放射能材料を採用しており、高エネルギー物理学実験に適した光電子増倍管です。

種類 メタルパッケージ型
管径 25.7 mm x 25.7 mm
受光面形状 四角形
受光面サイズ 20.5 mm x 20.5 mm
感度波長 (Short) 160 nm
感度波長 (Long) 650 nm
感度波長 (Peak) 420 nm
光電面 種類 バイアルカリ
窓材質 石英ガラス
ダイノード構造 メタルチャンネル
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 900 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 800 V
[陰極特性] ルーメン感度 Min. 80 μA/lm
[陰極特性] ルーメン感度 Typ. 100 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 11
[陰極特性] 放射感度 Typ. 90 mA/W
[陽極特性] ルーメン感度 Min. 40 A/lm
[陽極特性] ルーメン感度 Typ. 100 A/lm
[陽極特性] ゲイン Typ. 1 x 106
[陽極特性] 暗電流(30分後) Typ. 2 nA
[陽極特性] 暗電流(30分後) Max. 20 nA
[時間特性] 上昇時間 (Tr) Typ. 1.8 ns
[時間特性] 走行時間 (T.T.) Typ. 12.4 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.8 ns
[陽極特性] パルスリニアリティ (2%変動) 30 mA

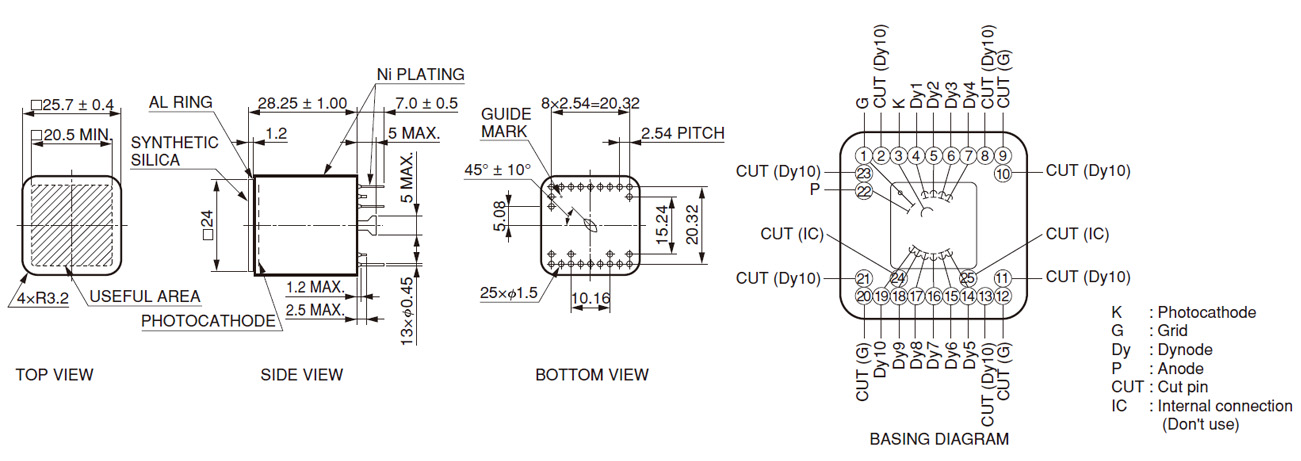

外形寸法図 (単位: mm)
