光電子増倍管

R9880U-20

R9880UシリーズはTO-8型の小型なメタルパッケージタイプのPMTです。

R9880U-20は赤感度増強マルチアルカリ光電面を有し、感度波長範囲は 230nm~920nmです。

種類 メタルパッケージ型
管径 φ16 mm
受光面形状 円形
受光面サイズ φ8 mm
感度波長 (Short) 230 nm
感度波長 (Long) 920 nm
感度波長 (Peak) 630 nm
光電面 種類 赤感度増強型マルチアルカリ
窓材質 硼硅酸ガラス
ダイノード構造 メタルチャンネル
ダイノード段数 10
[最大定格] 陽極-陰極間電圧 1100 V
[最大定格] 平均陽極電流 0.1 mA
[陰極特性] ルーメン感度 Min. 350 μA/lm
[陰極特性] ルーメン感度 Typ. 500 μA/lm
[陰極特性] 赤感度比 (R-68) Typ. 0.45
[陰極特性] 放射感度 Typ. 78 mA/W
[陽極特性] ルーメン感度 Min. 350 A/lm
[陽極特性] ルーメン感度 Typ. 1000 A/lm
[陽極特性] ゲイン Typ. 2.0 x 106
[陽極特性] 暗電流(30分後) Typ. 10 nA
[陽極特性] 暗電流(30分後) Max. 100 nA
[時間特性] 上昇時間 (Tr) Typ. 0.57 ns
[時間特性] 走行時間 (T.T.) Typ. 2.7 ns
[時間特性] 走行時間拡がり (T.T.S) Typ. 0.2 ns

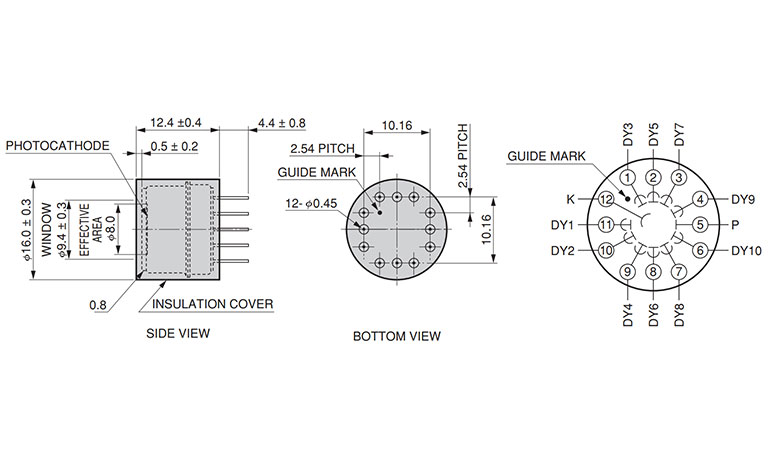

外形寸法図 (単位: mm)
