光電子増倍管

R12857

13mmサイドオン型 高量子効率マルチアルカリ光電面(有効面4mmx13mm/感度波長範囲185nm~900nm)

種類 サイドオン型
特長 高量子効率
管径 φ13 mm
受光面形状 四角形
受光面サイズ 4 mm x 13 mm
感度波長 (Short) 185 nm
感度波長 (Long) 900 nm
感度波長 (Peak) 450 nm
光電面 種類 マルチアルカリ
窓材質 UVガラス
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.01 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 620 μA/lm
[陰極特性] ルーメン感度 Typ. 650 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 15
[陰極特性] 赤感度比 (R-68) Typ. 0.43
[陰極特性] 放射感度 Typ. 109 mA/W
[陽極特性] ルーメン感度 Min. 400 A/lm
[陽極特性] ルーメン感度 Typ. 1500 A/lm
[陽極特性] 放射感度 Typ. 2.5 x 105 A/W
[陽極特性] ゲイン Typ. 2.3 x 106
[陽極特性] 暗電流(30分後) Typ. 3 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 1.4 ns
[時間特性] 走行時間 (T.T.) Typ. 15 ns

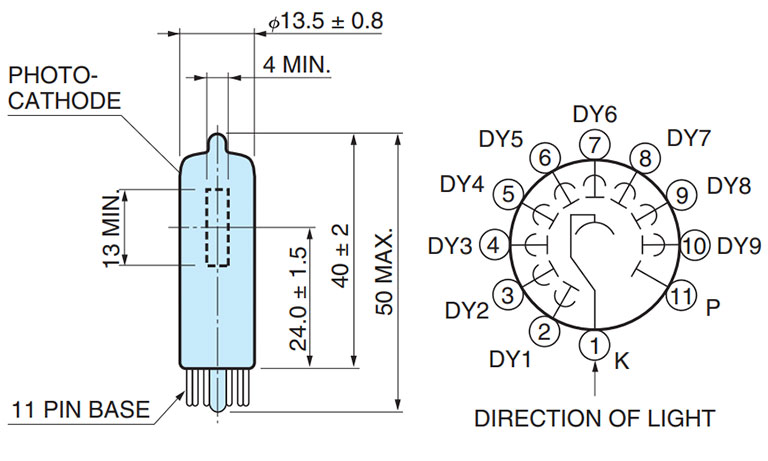

外形寸法図 (単位: mm)
