光電子増倍管

R3788

φ28mmサイドオン型 バイアルカリ光電面(有効面8mmx24mm/感度波長範囲185nm~750nm) 分析機器一般の検出器として使用

高感度品の紹介

R3788の高感度品をご紹介します。完全互換のため、適合アクセサリ等も同一です。
型名クリックで該当PMTを表示します。

型名 最大感度波長 陰極ルーメン感度
(Typ.)

青感度指数
(CS 5-58) (Typ.)

陽極ルーメン感度
(Typ.)
R3788 420 nm 120 µA/lm 10 1200 A/lm
R11540 420 nm 190 µA/lm 16 1900 A/lm

仕様

種類 サイドオン型
管径 φ28 mm
受光面形状 四角形
受光面サイズ 8 mm x 24 mm
感度波長 (Short) 185 nm
感度波長 (Long) 750 nm
感度波長 (Peak) 420 nm
分光感度特性 カーブNo. 452U
光電面 種類 バイアルカリ
窓材質 UVガラス
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 120 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 10
[陰極特性] 赤感度比 (R-68) Typ. 0.01
[陰極特性] 放射感度 Typ. 90 mA/W
[陽極特性] ルーメン感度 Min. 500 A/lm
[陽極特性] ルーメン感度 Typ. 1200 A/lm
[陽極特性] 放射感度 Typ. 9.0 x 105 A/W
[陽極特性] ゲイン Typ. 1.0 x 107
[陽極特性] 暗電流(30分後) Typ. 5 nA
[陽極特性] 暗電流(30分後) Max. 50 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
[時間特性] 走行時間 (T.T.) Typ. 22 ns

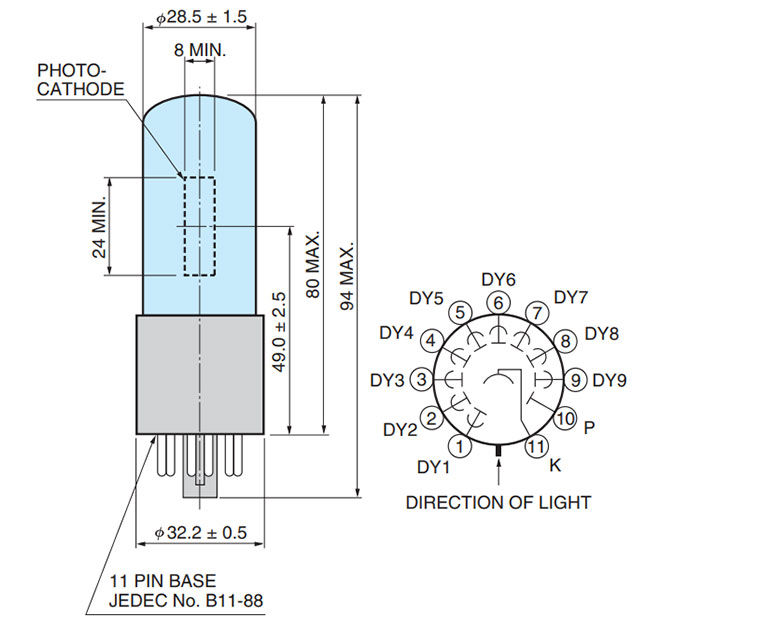

外形寸法図 (単位: mm)
