光電子増倍管

R4332

φ28mmサイドオン型 バイアルカリ光電面(有効面8mmx24mm/感度波長範囲160nm~750nm) 分析機器一般の検出器として使用 R3788の石英ガラス窓タイプ

種類 サイドオン型
管径 φ28 mm
受光面形状 四角形
受光面サイズ 8 mm x 24 mm
感度波長 (Short) 160 nm
感度波長 (Long) 750 nm
感度波長 (Peak) 420 nm
光電面 種類 バイアルカリ
窓材質 合成石英
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 100 μA/lm
[陰極特性] ルーメン感度 Typ. 120 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 10
[陰極特性] 赤感度比 (R-68) Typ. 0.01
[陰極特性] 放射感度 Typ. 90 mA/W
[陽極特性] ルーメン感度 Min. 500 A/lm
[陽極特性] ルーメン感度 Typ. 1200 A/lm
[陽極特性] 放射感度 Typ. 9.0 x 105 A/W
[陽極特性] ゲイン Typ. 1.0 x 107
[陽極特性] 暗電流(30分後) Typ. 5 nA
[陽極特性] 暗電流(30分後) Max. 50 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
[時間特性] 走行時間 (T.T.) Typ. 22 ns

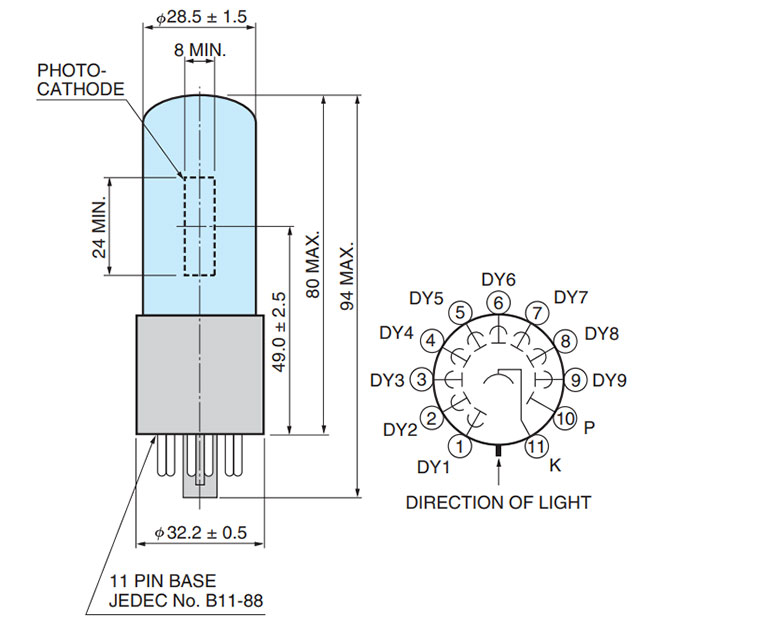

外形寸法図 (単位: mm)
