光電子増倍管

R8486

φ28mmサイドオン型 Cs-Te光電面(有効面8mmx14mm/感度波長115nm~320nm) MgF₂窓

種類 サイドオン型
管径 φ28 mm
受光面形状 四角形
受光面サイズ 8 mm x 12 mm
感度波長 (Short) 115 nm
感度波長 (Long) 320 nm
感度波長 (Peak) 200 nm
分光感度特性 カーブNo. 250M
光電面 種類 Cs-Te
窓材質 MgF2
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] 放射感度 Typ. 51.2 mA/W (at 254 nm)
[陽極特性] 放射感度 Typ. 5.2 x 105 A/W (at 254 nm)
[陽極特性] ゲイン Typ. 1.0 x 107
[陽極特性] 暗電流(30分後) Typ. 1 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
[時間特性] 走行時間 (T.T.) Typ. 22 ns

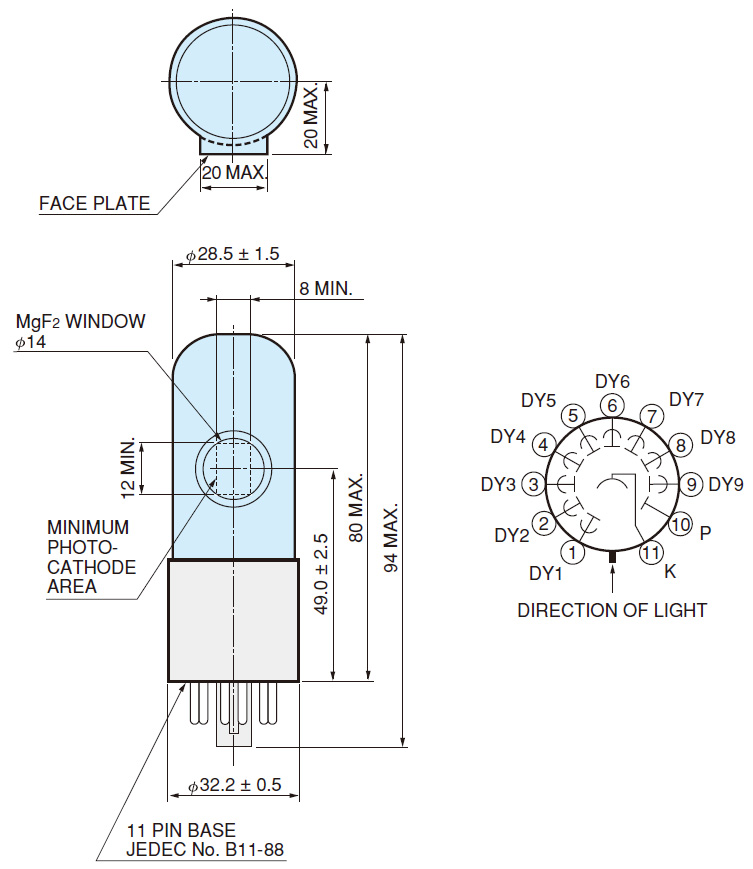

外形寸法図 (単位: mm)
