アダプタブロック

A10030-01, -02

光電子増倍管モジュールと各ブロックを接続するためのアダプタです。 アダプタブロックには、光学実験台や光学ステージに固定するためのM4とM3のねじ穴があります。M4のねじ穴には、ミニポストを取り付けることができます。

仕様

型名 有効光路径 質量
A10030-01 8 mm 約18 g
A10030-02 12 mm*

* 他のオプティカルブロックと接続したときは、それらの有効光路径に従う。

接続可能なPMTモジュール

A10030-01 *¹ H10720 / H10721 / H10722 / H10723 / H11900 / H11901 / H11902 / H11903 / H11526 / H11706 / H12056 / H10682 / H17712 / H11890 / H12386 / H16146
A10030-02 *² H7826 / H7827 / H7828
*1 M2の取付用ネジ穴(14 mm x 14 mm) を有するPMTモジュールに接続可能
*2 M2の取付用ネジ穴(18 mm x 18 mm) を有するPMTモジュールに接続可能

外形寸法図(単位: mm)

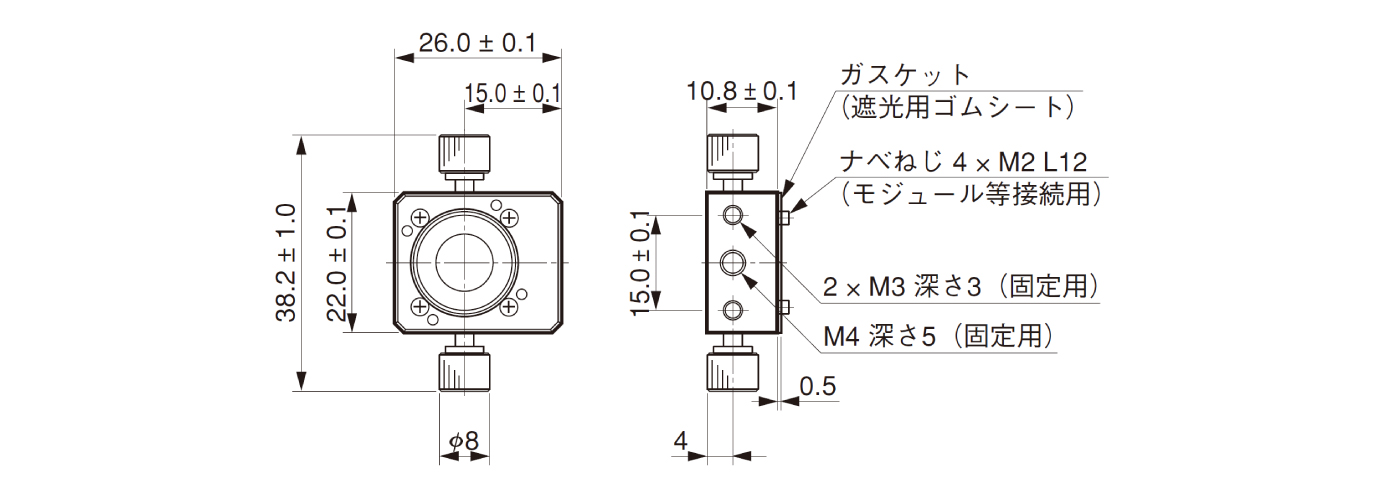

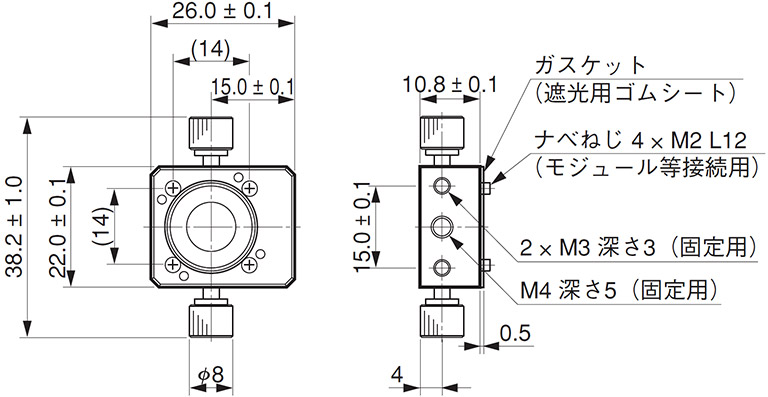

A10030-01

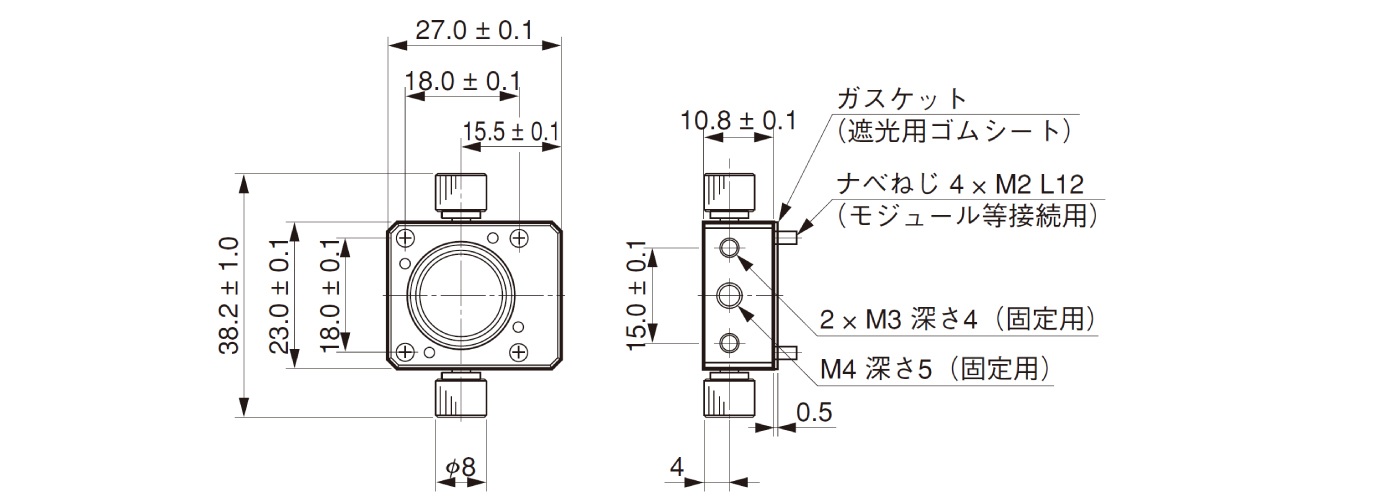

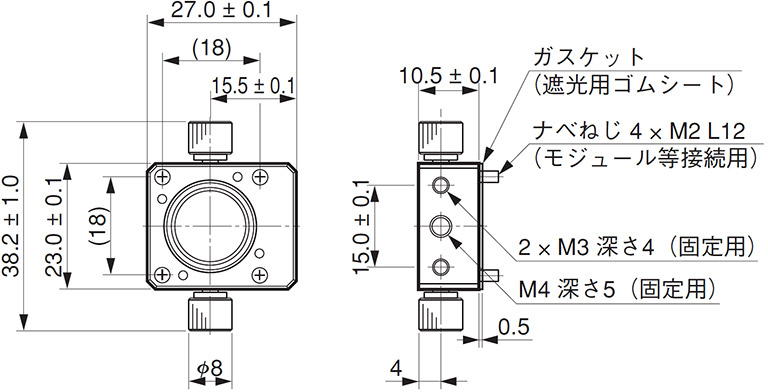

A10030-02
