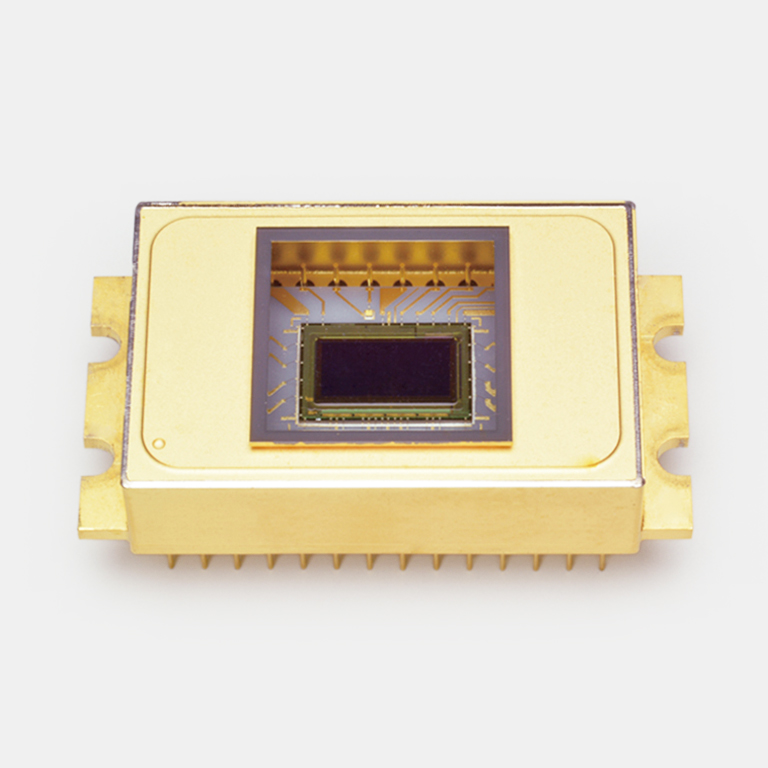

InGaAsエリアイメージセンサ

G13441-01

192 × 96画素の近赤外2次元イメージセンサ
(感度波長範囲: 0.95 μm ~ 1.69 μm)



G13441-01は、CMOS読み出し回路 (ROIC: readout integrated circuit)と裏面入射型InGaAsフォトダイオードのハイブリッド構造を採用しています。1画素は1つのInGaAsフォトダイオードと1つのROICによって構成され、Inバンプにより電気的に接続されています。ROICにはタイミング発生器が内蔵されており、簡単なデジタル入力で、アナログビデオ出力、AD-TRIG出力が得られます。G13441-01は、192 × 96画素が50 μmピッチで配列されています。入射光はInGaAsフォトダイオードで光電変換された後、Inバンプを介してROICに入力されます。ROICで電圧変換して、シフトレジスタにより順次ビデオラインから出力されます。なおG13441-01は、2段電子冷却型でハーメチック構造のメタルパッケージのため安定動作を実現しています。


■特長
・感度波長範囲: 1.3 μm ~ 2.15 μm
・高感度: 1600 nV/e-
・フレームレート: 867 frames/s max.
・グローバルシャッタモード
・簡易動作 (タイミング発生器内蔵)
・2段電子冷却型



イメージサイズ 9.60 mm × 4.80 mm
冷却 2段電子冷却
有効画素数 192 × 96
画素サイズ 50 μm × 50 μm
画素ピッチ 50 μm
パッケージ メタル
感度波長範囲 1300 nm ~ 2150 nm
最大感度波長 typ. 1950 nm
暗電流 typ. 30 pA
フレームレート max. 867 frames/s
測定条件 Ta=25 ℃, Td=-20℃, Vdd=5 V, Vb1=0 V, PD_bias=4.2 V

分光感度特性

外形寸法図 (単位: mm)
