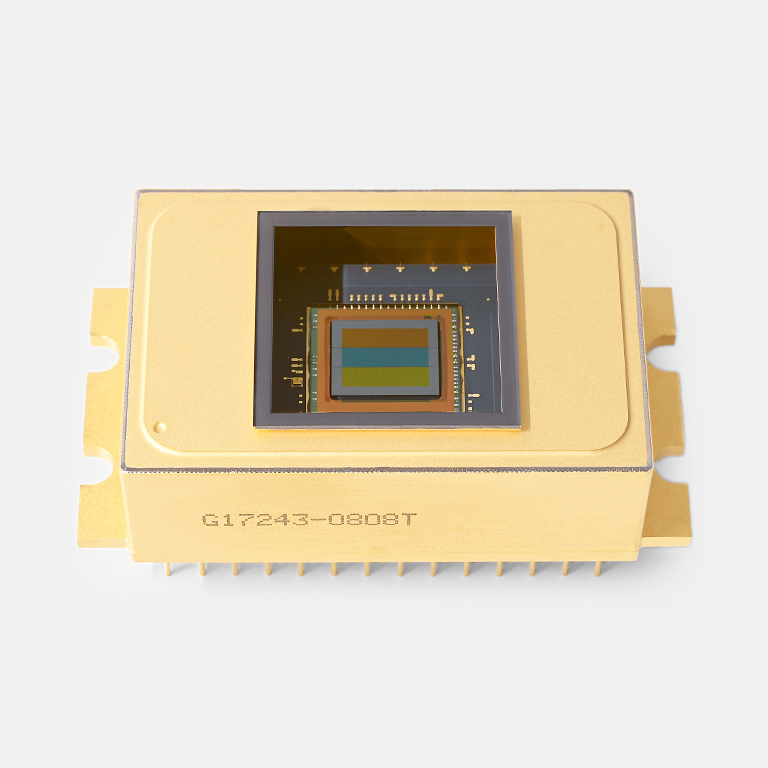

InGaAsエリアイメージセンサ

G17242-0808T

広い感度波長範囲 (0.9 μm ~ 2.15 μm)、
近赤外2次元イメージセンサ (320 × 256画素)



G17242/G17243-0808Tは、近赤外ハイパースペクトルイメージング用に設計されたInGaAsエリアイメージセンサです。
カットオフ 波長の異なるInGaAsチップを高精度に並列配置して、広い感度波長範囲で高いS/Nを実現しています。CMOS読み出し回路 (ROIC: Readout Integrated Circuit)と裏面入射型InGaAsフォトダイオードのハイブリッド構造を採用しています。1画素は1つのInGaAs フォトダイオードと1つのROICによって構成され、Inバンプにより電気的に接続されています。ROICにはタイミング発生器が内蔵されており、簡単なデジタル入力でアナログビデオ出力が得られます。


■特長
・ダイナミックレンジ: 3500
・4ポートアナログ出力
・フレームレート: 503 frames/s max. (全ライン読み出しモード、積分時間=1.98 ms、IWR動作時)
・低暗電流
・積分同時読み出し機能と積分後読み出し機能の動作が可能
・マルチライン読み出し機能
・簡易動作 (タイミング発生器を内蔵)
・3段電子冷却型

イメージサイズ 6.40 mm × 2.48 mm (1.7 μmエリア)
6.40 mm × 2.48 mm (2.2 μmエリア)
画素サイズ 20 μm × 20 μm
画素ピッチ 20 μm
有効画素数 320 × 248
パッケージ メタル
冷却 3段電子冷却
フレームレート max. 503 frames/s
感度波長範囲 900 nm ~ 1650 nm (1.7 μmエリア)
1300 nm ~ 2150 nm (2.2 μmエリア)
最大感度波長 typ. 1550 nm (1.7 μmエリア)
1950 nm (2.2 μmエリア)
暗電流 typ. 0.01 pA (1.7 μmエリア)
3.0 pA (2.2 μmエリア)
測定条件 Ta=25 ℃, Tchip=-20 ℃, Vdd1=5.0 V, Vdd2=3.3 V, Vpdn=3.18 V, Vinp=3.1 V, Vrst=1.7 V, fop=50 MHz

分光感度特性

外形寸法図 (単位: mm)
