フォトンカウンティングヘッド

H11870-09

φ25 mm (1")ヘッドオン型光電子増倍管と高圧電源回路、フォトンカウンティング回路を内蔵したフォトンカウンティングヘッドです。+5 Vを入力するだけでフォトンカウンティング計測が行えます。プレートに保持する際、固定に便利なマウント用フランジE6264もオプションとして用意しています。

受光面形状 円形
受光面サイズ φ21 mm
感度波長 (Short) 185 nm
感度波長 (Long) 320 nm
感度波長 (Peak) 240 nm
外形寸法 (W x H x D) φ34.0 mm x 114 mm
入力電圧 5 V
最大入力電圧 6 V
最大入力電流 100 mA
計数感度 at 200 nm Typ. 3.0 x 104 s-1・pW-1
計数感度 at 300 nm Typ. 1.2 x 104 s-1・pW-1
計数感度 at 400 nm Typ. 8.0 x 100 s-1・pW-1
カウントリニアリティ 6.0 x 106 s-1
ダークカウント Typ. 15 s-1
ダークカウント Max. 30 s-1
パルスペア分解能 18 ns
出力パルス幅 9 ns
出力パルス波高 Min. +2 V (負荷抵抗 50 Ω 時)
+4 V (無負荷時)
出力パルス波高 Typ. +2.2 V (負荷抵抗 50 Ω 時)
+4.4 V (無負荷時)
推奨負荷抵抗 50 Ω
信号出力論理 正論理
動作周囲温度 +5 ℃ ~ +40 ℃
保存温度 -20 ℃ ~ +50 ℃
質量 126 g

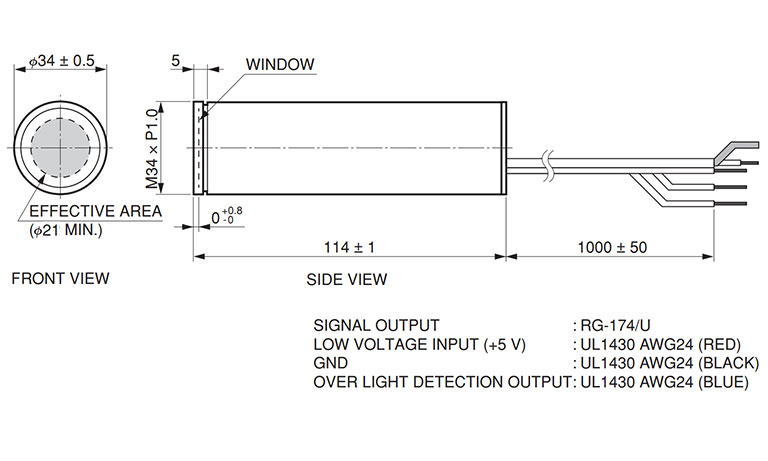

外形寸法図 (単位: mm)
