光電子増倍管

R10699

φ28mmサイドオン型 マルチアルカリ光電面(有効面8mmx24mm/感度波長範囲185nm~900nm) 紫外~近赤外域高感度品

種類 サイドオン型
管径 φ28 mm
受光面形状 四角形
受光面サイズ 8 mm x 24 mm
感度波長 (Short) 185 nm
感度波長 (Long) 900 nm
感度波長 (Peak) 450 nm
分光感度特性 カーブNo. 557U
光電面 種類 マルチアルカリ
窓材質 UVガラス
ダイノード構造 サーキュラケージ
ダイノード段数 9
[最大定格] 陽極-陰極間電圧 1250 V
[最大定格] 平均陽極電流 0.1 mA
陽極-陰極間 印加電圧 1000 V
[陰極特性] ルーメン感度 Min. 620 μA/lm
[陰極特性] ルーメン感度 Typ. 650 μA/lm
[陰極特性] 青感度指数 (CS 5-58)  Typ. 15
[陰極特性] 赤感度比 (R-68) Typ. 0.43
[陰極特性] 放射感度 Typ. 109 mA/W
[陽極特性] ルーメン感度 Min. 1600 A/lm
[陽極特性] ルーメン感度 Typ. 8500 A/lm
[陽極特性] 放射感度 Typ. 1.4 x 106 A/W
[陽極特性] ゲイン Typ. 1.3 x 107
[陽極特性] 暗電流(30分後) Typ. 2 nA
[陽極特性] 暗電流(30分後) Max. 10 nA
[時間特性] 上昇時間 (Tr) Typ. 2.2 ns
[時間特性] 走行時間 (T.T.) Typ. 22 ns

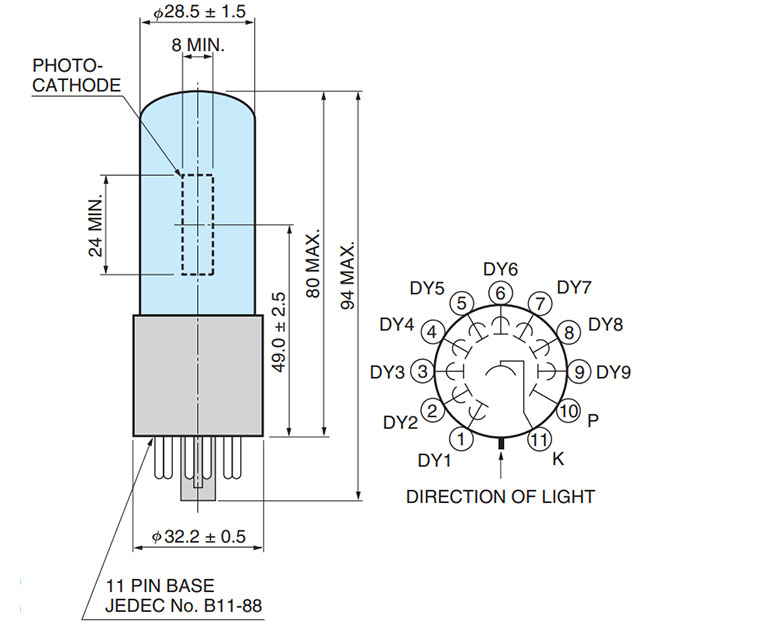

外形寸法図 (単位: mm)
