透過電子顕微鏡(TEM)

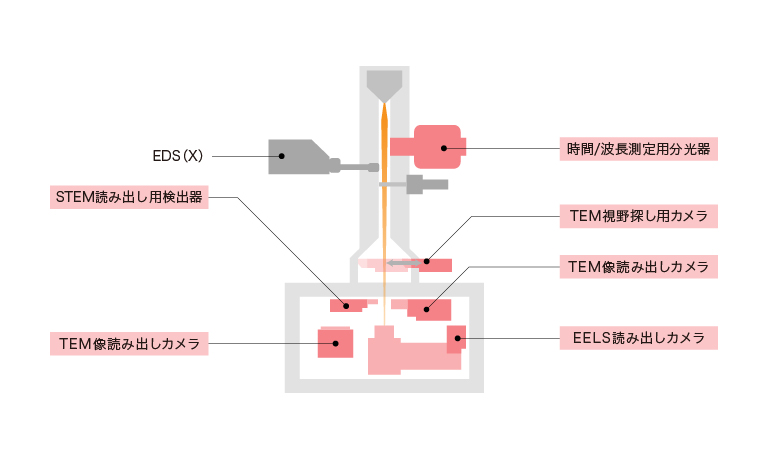

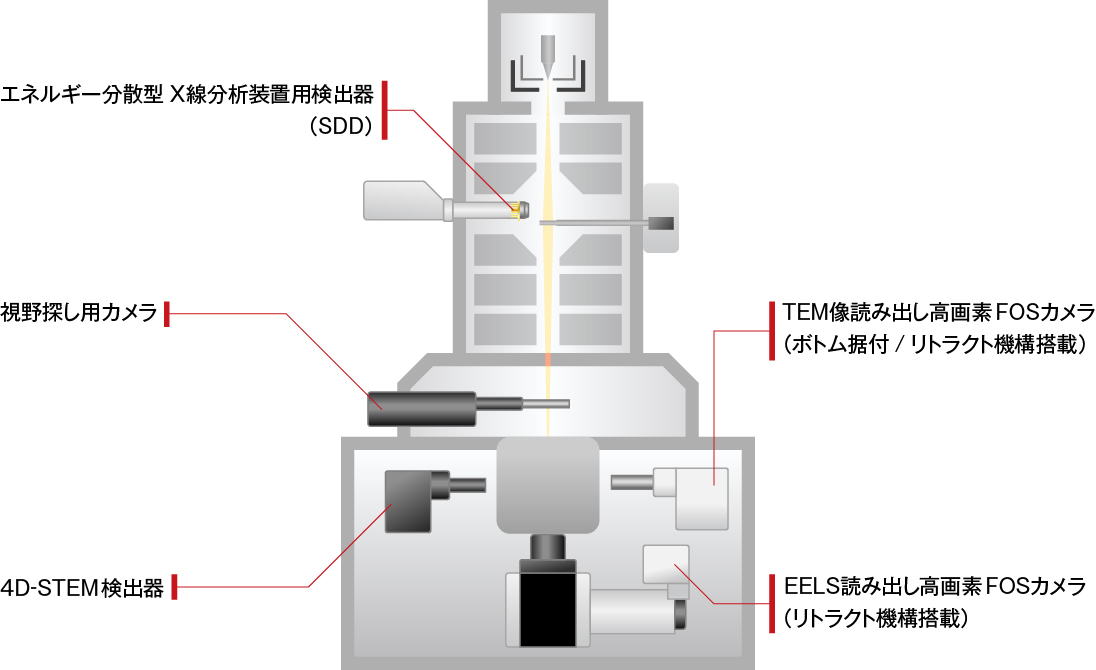

透過電子顕微鏡(TEM:Transmission Electron Microscope)は、高電圧で加速された電子線を試料に照射して、試料を透過した電子情報を観察する装置です。拡大倍率は、数十μmサイズの細胞全体の観察(数百倍)からサブnmの原子配列構造観察(数百万倍)までをカバーしており、観察視野内の構造解析を瞬時に行うこともできます。非常に微細な観察視野からさまざまな情報を取得できることが大きな特長です。生物の微細構造の観察・解析から各種工業材料や半導体の構造・不良・欠陥などの評価・解析まで幅広い分野で利用されています。

おすすめ製品

STEM読み出し検出器用デバイス

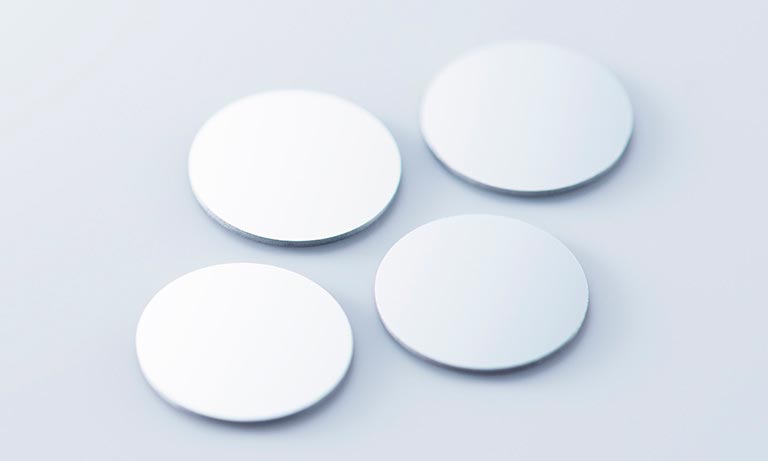

STEM(走査型透過電子顕微鏡法)は収束電子ビームを資料上で走査させ、試料各位置からの透過電子強度を二次元マッピングする結像法です。浜松ホトニクスではSTEMに必要な検出器から蛍光体まで一連の検出に必要なデバイスをラインアップしています。

光電子増倍管(PMT)

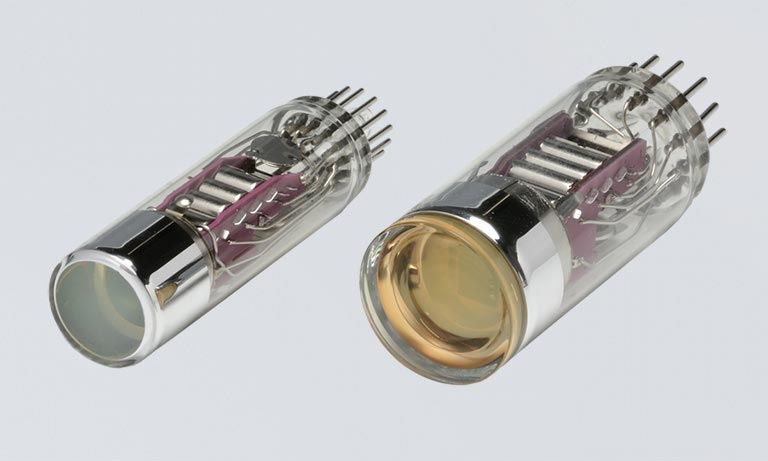

バルブ頭部より入射するタイプの光電子増倍管です。ユニフォミティ特性に優れ、STEM用検出器に最適です。

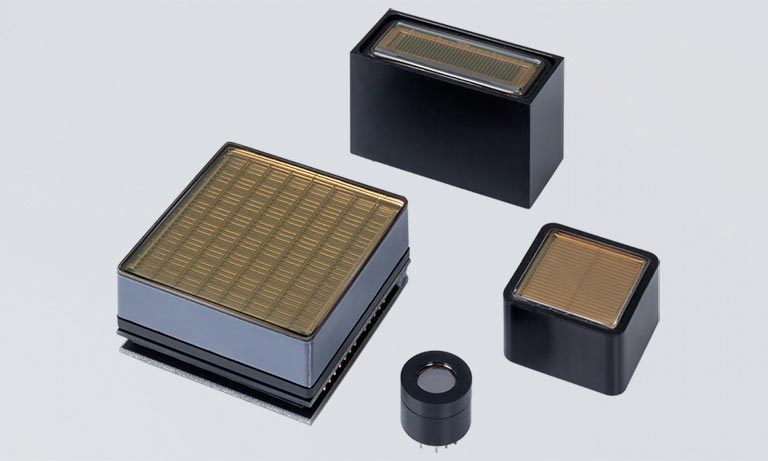

メタルチャンネルダイノードを内蔵した金属管タイプの光電子増倍管です。高速応答の実現に加えて、STEM検出器の小型化に寄与します。

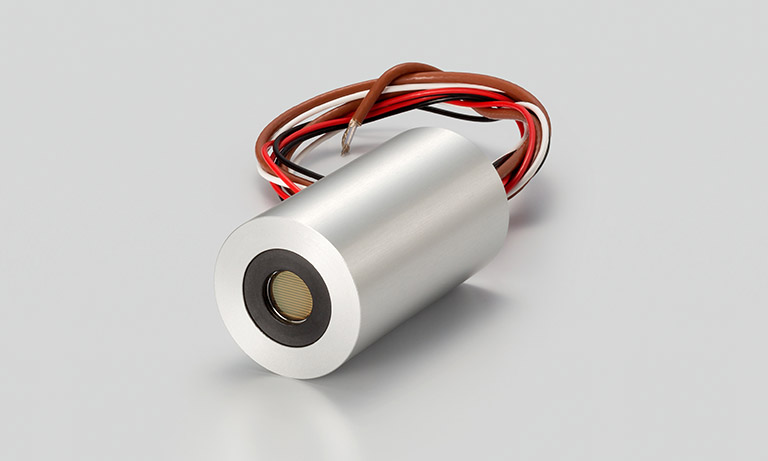

光電子増倍管と高圧電源回路を内蔵した光電子増倍管モジュールです。真空環境下での使用が可能なため、真空チャンバ内のサンプル近くに設置することができます。

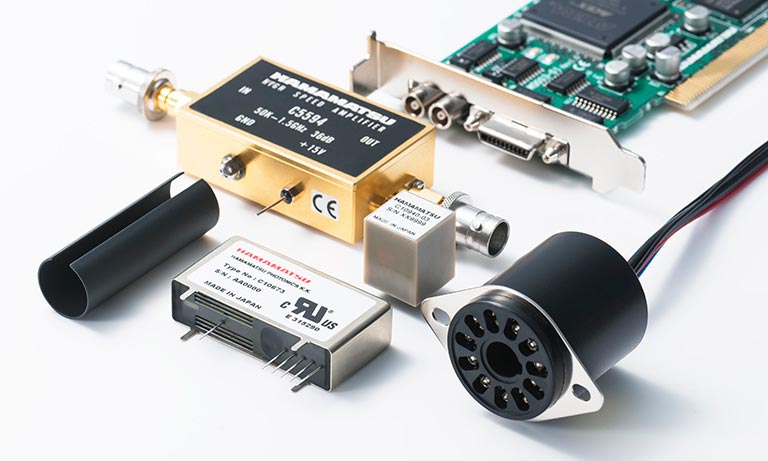

高圧電源、ソケットアッセンブリをはじめとして、光電子増倍管を手軽にかつ適切に使用できる各種アクセサリを取り揃えています。

蛍光体用光学デバイス

数μmの光ファイバを束にした光学デバイスで、位置情報を維持したままSTEM検出器へ信号を導くことができます。

時間/波長測定用分光器

電子線励起や光源励起による位置や波長における光強度の経時変化を高時間分解能で測定するシステムです。

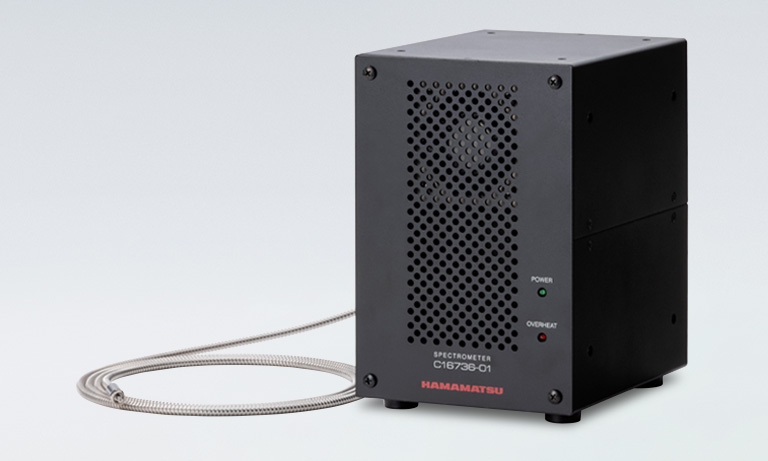

広波長領域において、 超高ダイナミックレンジを有する小型・マルチチャンネルタイプの分光器です。

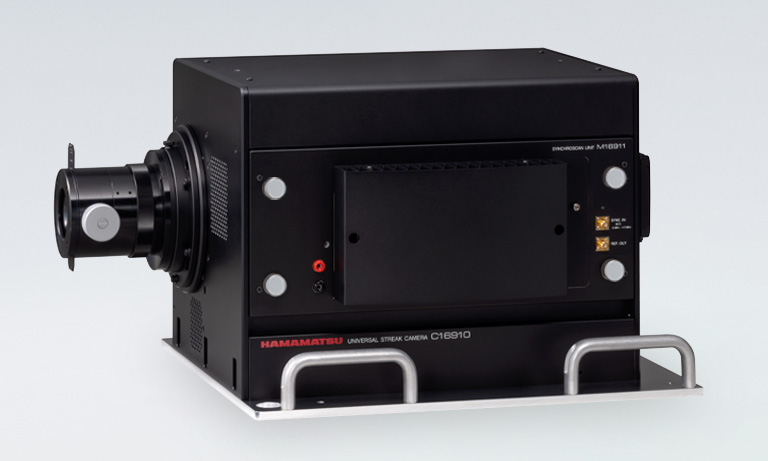

時間分解能800 fs以下と、極めて短時間のうちに生じる光現象を捉える高速検出器です。

TEM像視野探し用カメラ

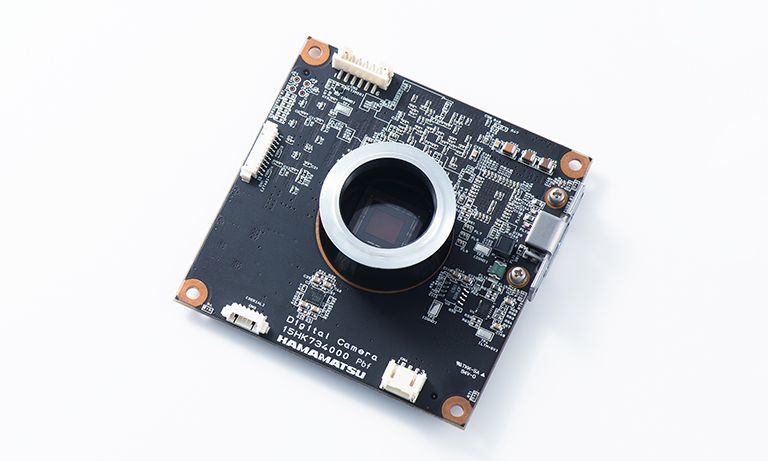

科学計測用CMOSイメージセンサを搭載し、低ノイズ・高解像度・高速読み出しを同時に実現する、TEM像視野探しに最適なボードカメラをラインアップしています。各種仕様から最適なカメラを選択することができます。また、お客様の希望にあわせた仕様にカスタマイズ対応も承っております。

製品名 型名 有効画素数
(H x V)
画素サイズ(μm) 読み出し速度
(フレーム/秒)
読み出しノイズ
(electrons)
ダイナミックレンジ
科学計測用CMOSボード型カメラ C11440-62U 2048 x 2048 6.5 x 6.5 30 2.1 20000 : 1
C11440-52U30 2048 x 2048 6.5 x 6.5 30 2.3 18000 : 1
デジタルCMOSボード型カメラ C13752-50U 2048 x 1544 3.45 x 3.45 65 2.3 4565 : 1
C13770-50U 2464 x 2056 3.45 x 3.45 40 2.3 4565 : 1
C13949-50U 4096 x 3008 3.45 x 3.45 15 2.3 4565 : 1
ORCA®-spark デジタルCMOSカメラ C11440-36U 1920 x 1200 5.86 x 5.86 65 6.6 5000 : 1

TEM像読み出し用カメラ

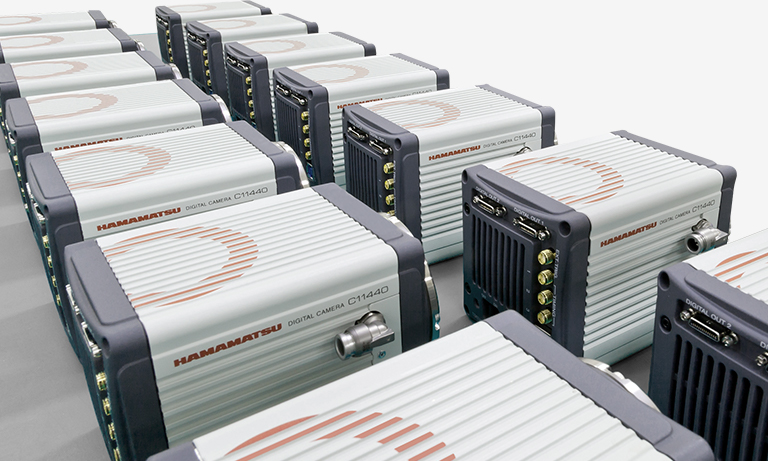

浜松ホトニクスではお客様ごとの要望に対応するOEMカメラの設計・製作を行っています。TEM像読み出しで観察したい対象に合わせ、各種仕様のカスタム対応が可能です。

カスタム対応可能な主な仕様

  • カメラ形状(ボードタイプ、カメラヘッド分離型、筐体入り、光学系一体型)
  • 冷却方式(空冷、水冷、ペルチェ冷却)
  • インターフェース(USB、Gigabit Ethernet、Camera Link、CoaXPress)
  • センサタイプ(sCMOS、TDI、他社センサ)
  • ソフトウェア・ファームウェア(FPGA、ライブラリ、補正データ、シミュレーション)
  • FOPカップリング

カメララインアップカタログはこちら
