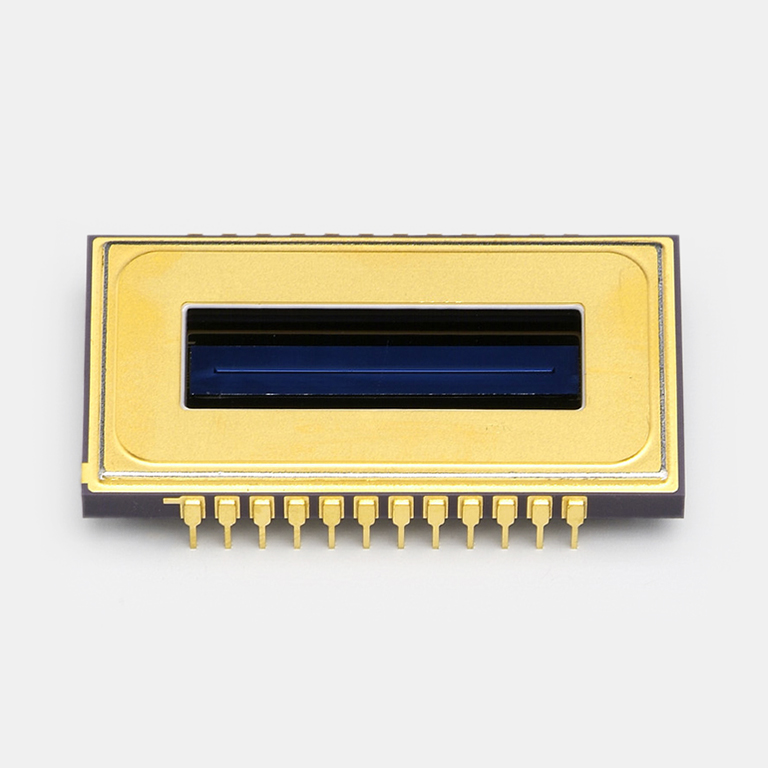

CCDエリアイメージセンサ

S9037-0902

高速動作、裏面入射型FFT-CCD

S9037-0902は、高速ラインカメラ用として開発されたイメージセンサです。オンチップ高帯域アンプを搭載することにより10 MHzの画素レートを実現しています。受光面の高さ方向の画素数が少なく、ラインビニング動作を行なうことで、1次元のインターラインCCDと同程度の高いラインレートを実現できるため、ラインカメラ用のセンサに適しています。


■特長
・高速動作: 10 MHz
・画素サイズ: 24 × 24 μm
・ライン/ピクセルビニングが可能
・量子効率: 90 %以上
・MPP動作

タイプ ビニングタイプ
科学計測用
イメージサイズ 12.288 x 0.096 mm
有効画素数 512 x 4 pixels
画素サイズ 24 x 24 μm
感度波長範囲 200~1100 nm
ラインレート max. 16300 ライン/s
暗電流 typ. 100 e-/pixel/s
読み出しノイズ typ. 100 e- rms
冷却 非冷却
窓材 石英
パッケージ メタル
測定条件 指定のない場合はTyp. Ta=25 ℃, フレームレート: フルラインビニング時,暗電流: MPPモード

分光感度特性

外形寸法図 (単位: mm)
