X線ラインセンサカメラ

C14300シリーズ

C14300シリーズは、ベルトコンベア等で搬送される被検査物の透過X線像を高感度・高解像度で撮影するカメラです。食品や電子部品等に混入した異物の検出をはじめ、幅広い分野での非破壊内部観察に適しています。
薄物検査から厚物検査まで、幅広い用途に対応します。

特長

  • 高速対応:ラインスピード 200 m/分までの高速検査に対応
  • 高ダイナミックレンジ:幅広い信号帯域での検査が可能
  • 低ノイズ:低線量下でも高S/N を維持した画像の取得が可能
  • 小型化:小型化により、限られたスペースでも設置可能
  • 防水・防塵対応:IP67 対応により、塵や埃・水がある環境下でも使用可能

仕様

型名 C14300-05U C14300-08U C14300-12U
シンチレータ Gd系シンチレータ
推奨使用(X線感度)範囲*1 約25 kV ~ 160 kV
検出素子ピッチ 0.4 mm
検出幅*2 256 mm 409.6 mm 614.4 mm
640 pixels 1024 pixels 1536 pixels
対応ラインスピード 4 m/分 ~ 200 m/分
データ出力インターフェース USB 3.0
デジタル出力 14 bit
電源 DC +24 V
消費電力 約6.5 VA 約8.0 VA 約9.5 VA
動作周囲温度 0 ℃ ~ +40 ℃
動作周囲湿度 30 % ~ 70 %(結露しないこと)
保存周囲温度 -10 ℃ ~ +50 ℃
保存周囲湿度 30 % ~ 90 %(結露しないこと)

*1 低エネルギーモデル(C14300-05UL、-08UL、-12UL)もラインアップしています。詳細はお問い合わせください。

*2 仕様以外の検出幅も対応可能です。詳細はお問い合わせください。

外形寸法図

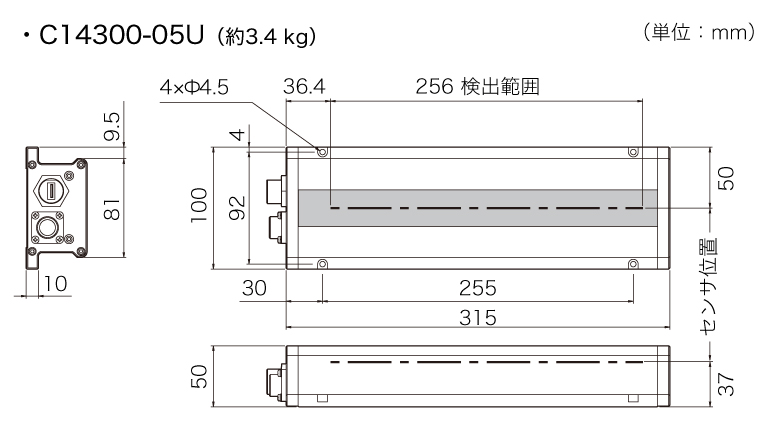

C14300-05U 外形寸法図

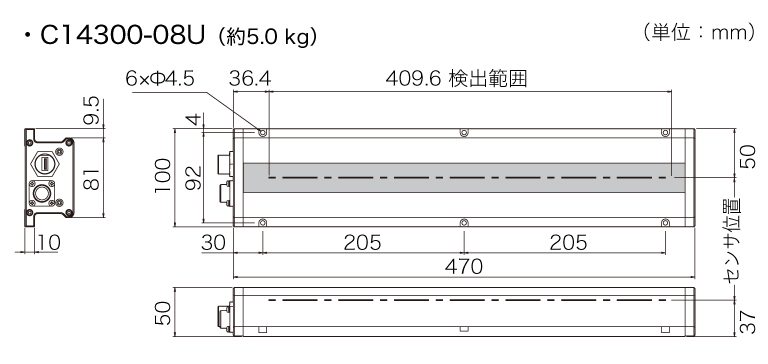

C14300-08U 外形寸法図

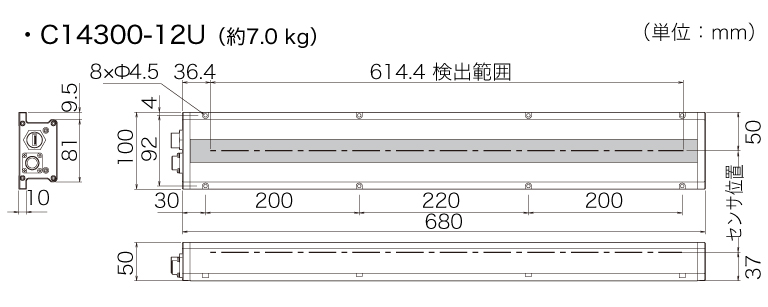

C14300-12U 外形寸法図
